（1）0Cr19Ni9（304）、0Cr19NiN（304N）、00Cr19Ni10（304L）、00Cr19Ni10N（304LN）、0Cr18Ni10Ti（321）、0Cr18Ni11Nb（347）

　　0Cr19Ni9是產(chǎn)量和消費量最大、最知名的一種18-8型鉻鎳不銹鋼。這一個牌號約占奧氏體不銹鋼總產(chǎn)量的80%以上。此鋼具有優(yōu)良的綜合性能，其性能特點如下。

　　優(yōu)良的不銹鋼耐蝕性，在各種大氣中和除海水以外的含Cl- ≤10x10-6或200x10-6 的淡水介質(zhì)中，在濃度≤65%、沸騰溫度以下的硝酸中以及在各種弱還原性酸介質(zhì)、中性鹽和堿中均有良好的耐蝕性。

　　由于18-8鋼冷、熱加工性優(yōu)良，它可順利地生產(chǎn)各種冶金產(chǎn)品，如板、管、絲、帶、型材（包括異型材）等，且力學(xué)性能優(yōu)良（圖1），特別是具有優(yōu)異的塑、韌性。由于沒有脆性轉(zhuǎn)變溫度（圖2），18-8鋼也是常用的低溫不銹鋼之一。通過冷作硬化，0Cr18Ni9的強度可有明顯提高（圖3）。隨冷變形量增加，鋼的硬度增加，伸長率降低。這與冷加工變形量的增加，形成馬氏體的大量形成有關(guān)。

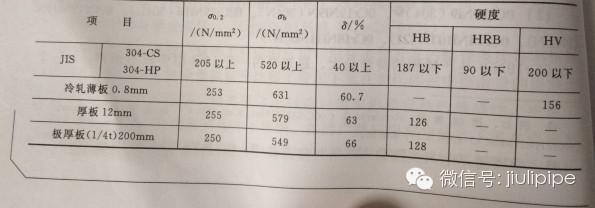

　　圖1.0Cr19Ni9(304)固溶態(tài)的室溫力學(xué)性能

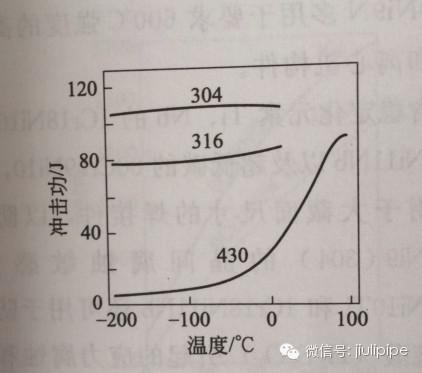

　　圖2.不同溫度下，Cr17（430）18-8（304）、18-12-2（316）不銹鋼的韌性變化

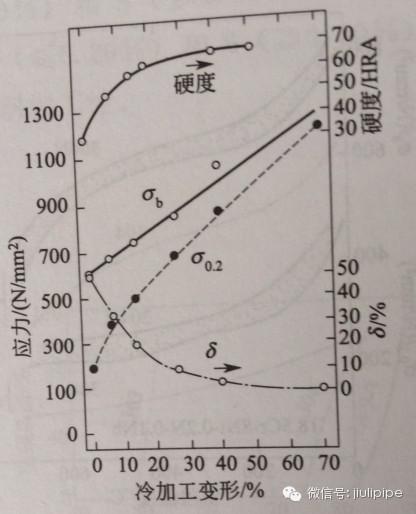

　　圖3.冷加工變形對304鋼的力學(xué)性能的影響

　　18-8不銹鋼還有優(yōu)異的冷成型性，可以承受各種形式的冷加工成型，特別適用于深沖和深拉伸等冷變形，0Cr18Ni9（304）鋼的n值、r值和埃里克森杯突值（Er）可分別達到約0.05，約1.1和14mm。

　　良好的焊接性，可采用通用的方法進行焊接，焊接前不需預(yù)熱，焊后不需熱處理。        0Cr19Ni9性能上的不足主要是當(dāng)焊接較大截面尺寸時，焊后對晶間腐蝕敏感，在含Cl-的水環(huán)境中（包括濕態(tài)大氣中）對應(yīng)力腐蝕也非常敏感（見圖4）。而強度偏低和易切削性較差等需加以改進。

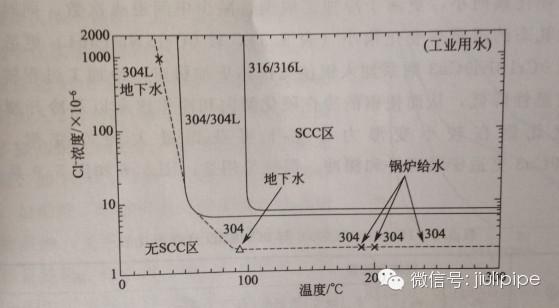

　　圖4.304、304L、316、316L 應(yīng)力腐蝕斷裂界限的比較

　　含氮牌號0CrNi9N和00Cr19Ni10N,主要是由于氮的固溶強化，提高了0CrNi9N和00Cr19Ni10N的強度（圖5），但并不顯著降低鋼的塑、韌性。同時鋼的耐蝕性也有進一步改善。含氮的0CrNi9N多用于要求600℃強度的高壓容器和離心機構(gòu)件。

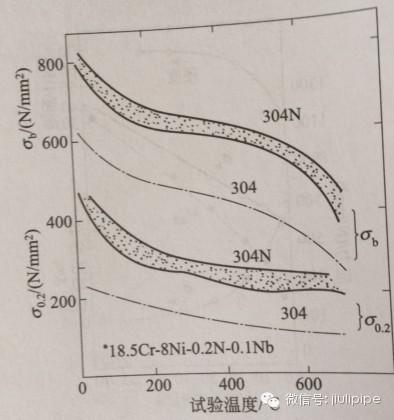

　　圖5.304和304N的強度對比

　　含穩(wěn)定化元素Ti、Nb的1Cr18Ni10Ti、1Cr18Ni11Nb以及超低碳的00Cr19Ni10,主要是用于大截面尺寸的焊接性，以防止0CrNi19（304）的晶間腐蝕敏感性。1Cr18Ni10Ti和1Cr18Ni11Nb還可用于防止連多硫酸引起的應(yīng)力腐蝕和高溫下要求高強度的一些用途。但是要防止1Cr18Ni10Ti焊接熔合線易產(chǎn)生刀口腐蝕的傾向。(轉(zhuǎn)自不銹鋼概論)
